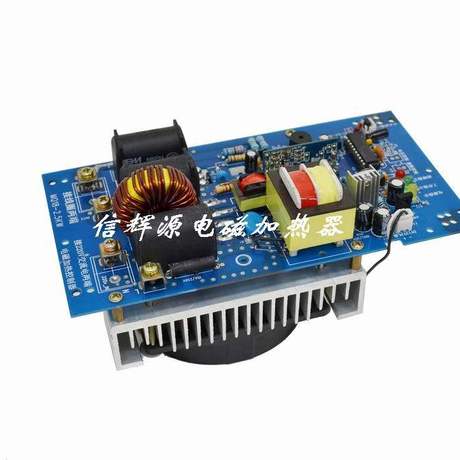

2.5kW电磁加热控制板 注塑机专用，真正的原厂生产，质量和售后都有保障。

2.5KW电磁感应加热控制器规格书

一、           产品电气规格

1、额定电压频率：AC 220V / 50Hz

2、电压适应范围：100V~260V

3、额定功率：    2.5KW

4、负载电感量：130±10uH（用胜利牌的BICTOR6243+电感表测量）

5、工作电流:   9A-11A  约14-16米左右

二、           环境适应能力

1、温度：-20℃~50℃；

2、湿度：≤95%

三、           基本性能概述

1、电压与功率特性：200-260V恒定功率输出，200V以下恒流输出；

2、热效率≥95%；

3、IGBT过热保温度：95±5℃；

4、工作频率：25-35KHz；

5、具有软启动加热/停止模式；

6、具有加热线圈短路保护功能；

7、具有抗干扰功能。

四、           产品主要应用领域

1、工业高效加热设备如塑胶机械注塑机、造粒机、吹膜机、挤出机拉丝机、中空成型机等等的节能改造中；

2、民用加热产品如电磁热水器，电磁热水瓶等高效加热电器中

五、系统接线说明

1、220V IN接电源输入。

2、LOAD接加热线圈。

3、指示灯PWR为电源指示灯，W为工作指示灯，E为故障指示灯。

六、安装电磁感应加热控制器说明

1、一般一台塑料机可以用多台加热器叠加达到其加热功率。每个加热器一般放在一个控制箱里。便于操作与维护。指示灯就可以接在控制箱外部。便于观察加热器的工作情况。也可以做一个大机箱放若干个电路板。

2、加热线圈一般横截面积为4平方以上高温线。绕在注塑机加热管道外部。

3、加热线圈绕法时注意，一般有圆形绕法和U型绕法，当为U形绕法时，管道外部要用高温棉包住约15-20mm；当圆形绕法时，管道外部要用高温棉包住约20mm，再用玻璃丝带包一层，然后绕线圈。开机工作频率为25-35KHz。

4、绕线圈完成后测量线圈电感量约为130-140uH （用胜利牌6243+电容电感表测量）。

5、加热器线圈要用云母绕包玻璃纤维编织耐高温电缆。

6、散热器工作中带电!请勿碰撞其它物体!!!
